THIẾT BỊ GHI NHẬN VÀ TRUYỀN DỮ LIỆU DATA LOGGER QD1000

Giới Thiệu Về Data Logger QD1000

Data Logger QD1000 là một thiết bị tiên tiến dùng để thu thập và truyền dữ liệu về nước tại các trạm quan trắc môi trường. Sản phẩm này đáp ứng đầy đủ các quy định kỹ thuật được quy định trong Thông tư 10/2021/TT-BTNMT và Thông tư 17/2021/TT-BTNMT, đảm bảo tính chính xác và hiệu quả trong giám sát môi trường và quản lý tài nguyên nước.

Ứng Dụng Của Data Logger QD1000

Data Logger QD1000 có thể được sử dụng trong nhiều ứng dụng khác nhau:

Giám sát và ghi nhận số liệu về nước thải và nước cấp tại các trạm quan trắc môi trường, với dữ liệu được truyền về Sở Tài nguyên và Môi trường hoặc các văn phòng nhà máy để phân tích.
Điều khiển lấy mẫu tự động hoặc từ xa khi các giá trị vượt ngưỡng cài đặt, hỗ trợ phản ứng nhanh chóng trong các tình huống cấp bách.
Giám sát và điều khiển thiết bị công nghiệp như bơm và van, tự động hóa quy trình và tối ưu hóa hoạt động.
Quản lý tiêu thụ nước trong các khu dân cư hoặc giám sát hệ thống cung cấp nước công cộng, điều khiển từ xa hiệu quả.

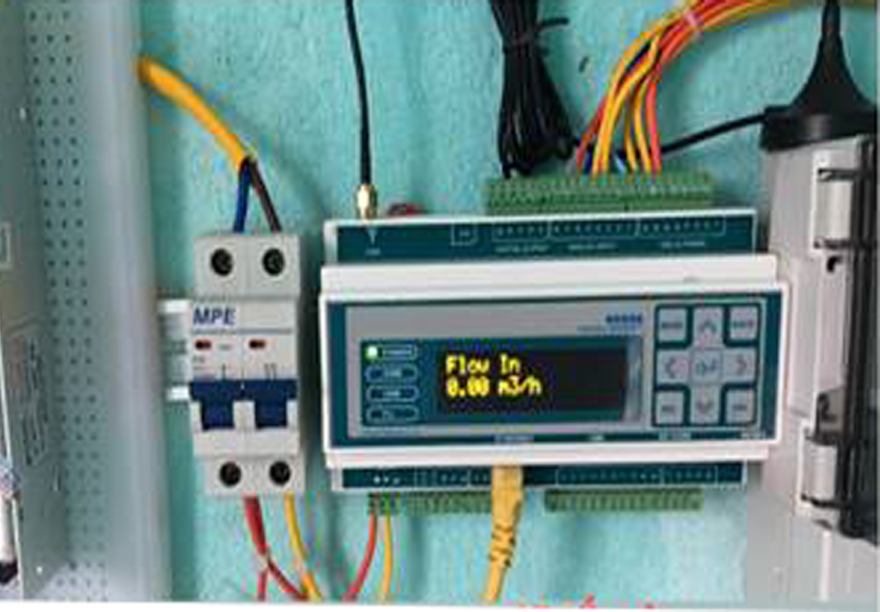

Data Logger QD1000

Tính Năng Cơ Bản Của Data Logger QD1000

Tính Năng	Chi Tiết
8 cổng Analog Input	Thu nhận dữ liệu từ 8 nguồn tín hiệu analog (4-20mA) khác nhau.
8 cổng Digital Input	Đọc và ghi nhận dữ liệu từ các thiết bị hoạt động theo tín hiệu kỹ thuật số.
8 cổng Digital Output	Điều khiển các thiết bị hoạt động dựa trên tín hiệu kỹ thuật số.
Cổng RS232 và RS485	Kết nối với các thiết bị và máy tính khác thông qua giao tiếp nối tiếp RS232 hoặc RS485.
Cổng USB	Kết nối với máy tính hoặc thiết bị lưu trữ USB để truyền dữ liệu.
Cổng Internet (RJ45)	Kết nối trực tiếp với mạng Internet thông qua cáp Ethernet RJ45.
Màn hình hiển thị OLED 16×2, Bàn phím 3×3	Xem và tương tác với thông tin cũng như cấu hình thiết bị.
Thẻ nhớ SD Card 32GB	Lưu trữ dữ liệu lớn trực tiếp trên thiết bị.
Hỗ trợ giao thức TCP, HTTP, FTP	Tích hợp dễ dàng vào hệ thống mạng hiện có và truyền dữ liệu qua Internet.
Lập trình điều khiển tự động (PLC)	Tự động hóa quy trình điều khiển các thiết bị như máy lấy mẫu, bơm, van… dựa trên dữ liệu thu thập được.

Thông Số Kỹ Thuật Hardware Của Data Logger

Tính Năng	Chi Tiết
Lưu trữ dữ liệu
– Bộ nhớ trong Serial Flash	16MB (Có thể mở rộng lên đến 64MB)
– Thẻ nhớ ngoài SD Card	Lên đến 32GB
Cổng Analog
– Số lượng cổng Analog Input	8
Cổng Digital
– Số lượng cổng Digital Input	8
– Số lượng cổng Digital Output	8
Cổng truyền thông
– Cổng RS232	1
– Cổng RS485	1
– Cổng USB	1
– Cổng Internet (RJ45)	1
Màn hình hiển thị	OLED 16×2
Bàn phím	3 x 3
Module GSM/GPRS
– Tần số GSM/GPRS	GSM 850/900/1800/1900MHz
– Lớp GPRS	Class 10
Nhiệt độ hoạt động	-40°C đến +85°C
Độ nhạy	-109dBm (850/900MHz); -108dBm (1800/1900MHz)
Chế độ Sleep Mode	Tiết kiệm năng lượng
Tích hợp đồng hồ thời gian thực

Tính Năng Firmware Của Data Logger

Tính Năng	Chi Tiết
Thu thập dữ liệu
– Thu thập từ ngõ vào Analog và Digital
– Thu thập từ cổng Serial Port (RS232/RS485)
– Hoạt động như thiết bị chủ (Master)	Thu thập dữ liệu từ thiết bị RTU khác qua RS232/RS485, hỗ trợ giao thức MODBUS trong truyền thông Master-Slave
Ghi nhận dữ liệu
– Bộ nhớ trong Serial Flash	Lưu trữ lên đến 64MB dữ liệu
– Thẻ nhớ SD card	Lưu trữ lên đến 32GB dữ liệu
– Thời gian lưu trữ	Có thể tùy chỉnh và lưu thành các file khác nhau trong thẻ nhớ SD card
– Chức năng lấy dữ liệu	Qua thẻ nhớ SD card thông qua cổng USB
Tự động hóa và giám sát từ xa
– Lập trình tự động hóa ngõ ra Digital Output	Dựa trên thời gian, ngày, trạng thái ngõ vào Analog/Digital
– Điều khiển từ xa ngõ ra Digital Output	Qua tin nhắn SMS hoặc từ Server qua giao thức HTTP/TCP
– Cảnh báo khi có thay đổi	Ở cổng Digital Input/Output hoặc khi giá trị Analog Input vượt ngưỡng
– Gửi tin nhắn SMS cảnh báo	Đến một hoặc nhiều số điện thoại khác nhau
Truyền thông dữ liệu
– Qua cổng Internet hoặc mạng GSM/GPRS
– Hỗ trợ giao thức TCP/IP, HTTP, FTP
Cấu hình cài đặt	Bằng trình duyệt HTTP qua cổng Internet

Ứng Dụng Thực Tế

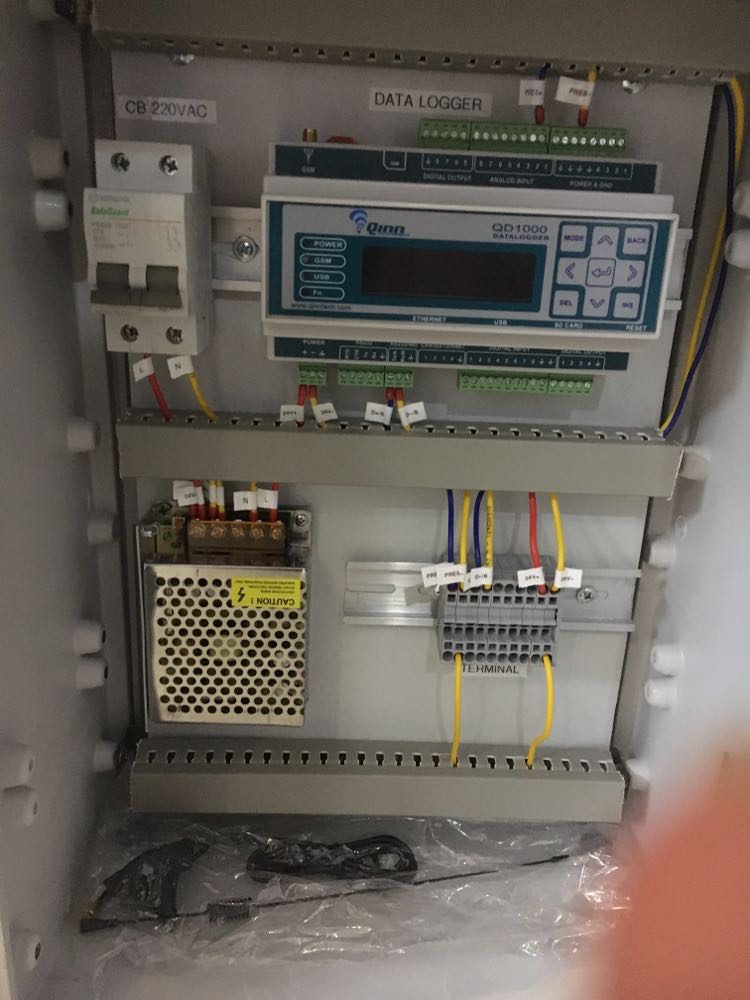

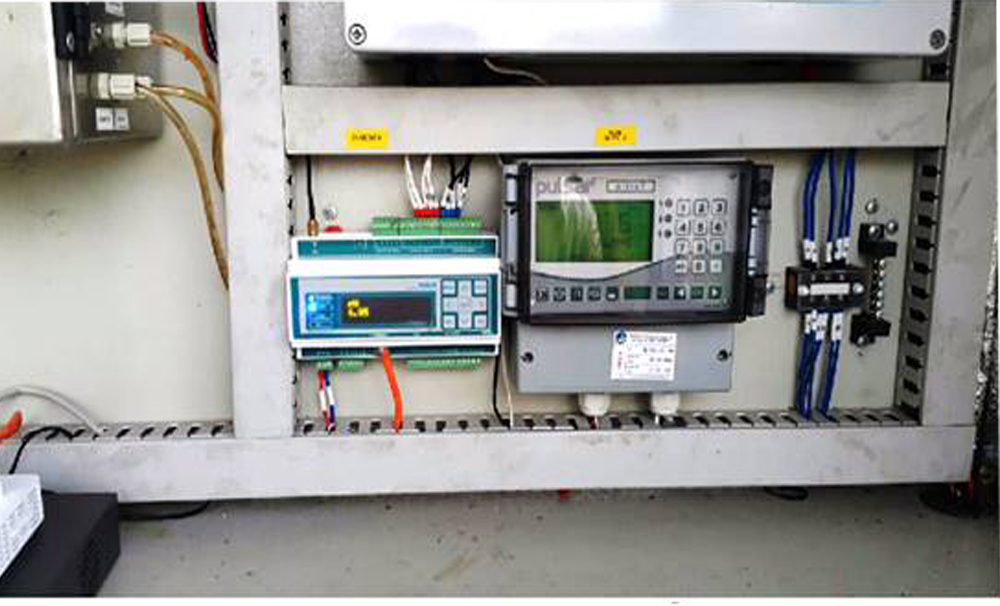

Data Logger QD1000 đã được lắp đặt và triển khai tại nhiều nhà máy và địa điểm khác nhau như Đà Nẵng, Gia Lai, Bình Dương, Hải Phòng, và nhiều nơi khác.
