TỔNG QUAN CHUNG
Quan trắc nước ngầm là một quy trình quan trọng trong việc theo dõi và đo lường các chỉ tiêu về lưu lượng và chất lượng nước ngầm nằm bên dưới mặt đất. Quy trình này thường được thực hiện ở các độ sâu từ vài mét đến vài trăm mét. Mục đích chính của quan trắc nước ngầm là giúp cơ quan quản lý và chủ nguồn thải đánh giá hiện trạng nguồn nước và phát hiện kịp thời các tác động tiêu cực từ môi trường đối với nguồn nước ngầm.
ĐỐI TƯỢNG CẦN LẮP ĐẶT HỆ THỐNG
Theo khoản 3 điều 17 Thông tư 17/2021/TT-BTNMT :
- Các cơ sở có công trình khai thác, sử dụng tài nguyên nước cần hoàn thành việc lắp đặt thiết bị giám sát khai thác, sử dụng tài nguyên nước trước ngày 31 tháng 12 năm 2023.
- Điều này áp dụng cho các công trình do Ủy ban nhân dân cấp tỉnh cấp phép trước ngày 31 tháng 12 năm 2022 và các công trình do Bộ Tài nguyên và Môi trường cấp phép.

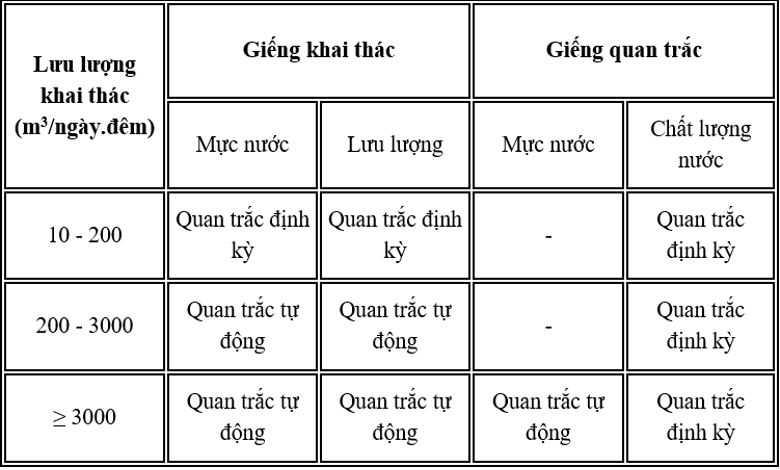

Theo Thông tư 47/2017-BTNMT :
- Tất cả các công trình khai thác nước ngầm có quy mô từ 200 m³/ngày đêm trở lên bắt buộc phải lắp đặt hệ thống quan trắc nước ngầm tự động, liên tục.
- Các công trình có lưu lượng khai thác thấp hơn 200 m³/ngày đêm sẽ thực hiện quan trắc định kỳ với tần suất nhất định.
Nếu cố tình không chấp hành hoặc chấp hành không đúng quy định sẽ bị phạt tiền từ 30.000.000 đồng – 40.000.000 đồng.
III. HỆ THỐNG QUAN TRẮC NƯỚC NGẦM VẬN HÀNH NHƯ NÀO?

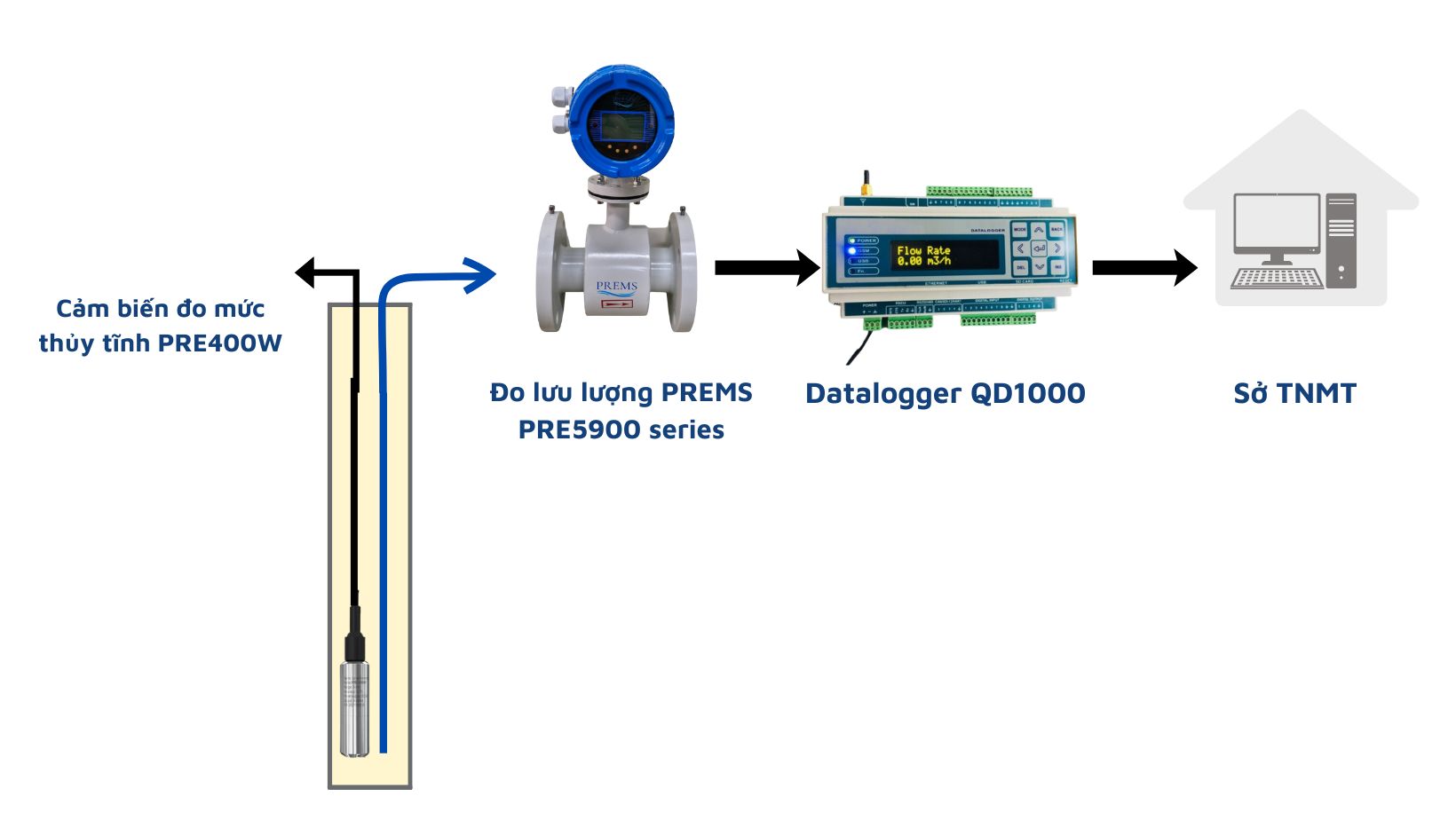

Một trạm quan trắc mực nước ngầm tự động cơ bản gồm các thiết bị sau:
Thiết bị đo lưu lượng nước ngầm:
- Nguyên lý hoạt động: Sử dụng nguyên lý điện từ để đo lưu lượng nước trong các đường ống kín với đường kính từ 20mm đến 2000mm.
- Ứng dụng: Được sử dụng rộng rãi trong các ngành công nghiệp, khai thác khoáng sản, và xử lý nước thải
Thiết bị đo mực nước ngầm:
- Nguyên lý hoạt động: Đo mực nước tĩnh và mực nước động trong giếng nước ngầm dựa vào áp lực thủy tĩnh.
- Công dụng: Giúp xác định chính xác chiều cao mực nước trong các giếng nước ngầm.
Datalogger:
- Chức năng: Thiết bị truyền dẫn và lưu trữ dữ liệu quan trắc qua internet.
- Ứng dụng: Cung cấp các số liệu dưới định dạng file phù hợp với nhu cầu khai thác của đơn vị chủ quản.
Tủ điện:
- Chức năng: Chứa màn hình hiển thị các thiết bị đo và một số thiết bị quan trắc tự động nước ngầm phụ trợ khác tùy theo mục tiêu quan trắc.
- Công dụng: Bảo vệ các thiết bị quan trắc và đảm bảo hoạt động liên tục, ổn định.
IV. HỆ THỐNG GIÁM SÁT NƯỚC NGẦM MÀ INNO ĐANG CUNG CẤP
Giải pháp quan trắc nước ngầm của chúng tôi tích hợp các thiết bị đo lường từ nhiều hãng nổi tiếng, đảm bảo độ chính xác cao và chi phí bảo trì, bảo dưỡng và vận hành thấp. Các thiết bị của chúng tôi đã được khẳng định chất lượng ở hàng trăm quốc gia trên thế giới, mang đến sự tin tưởng tuyệt đối cho quý khách hàng.

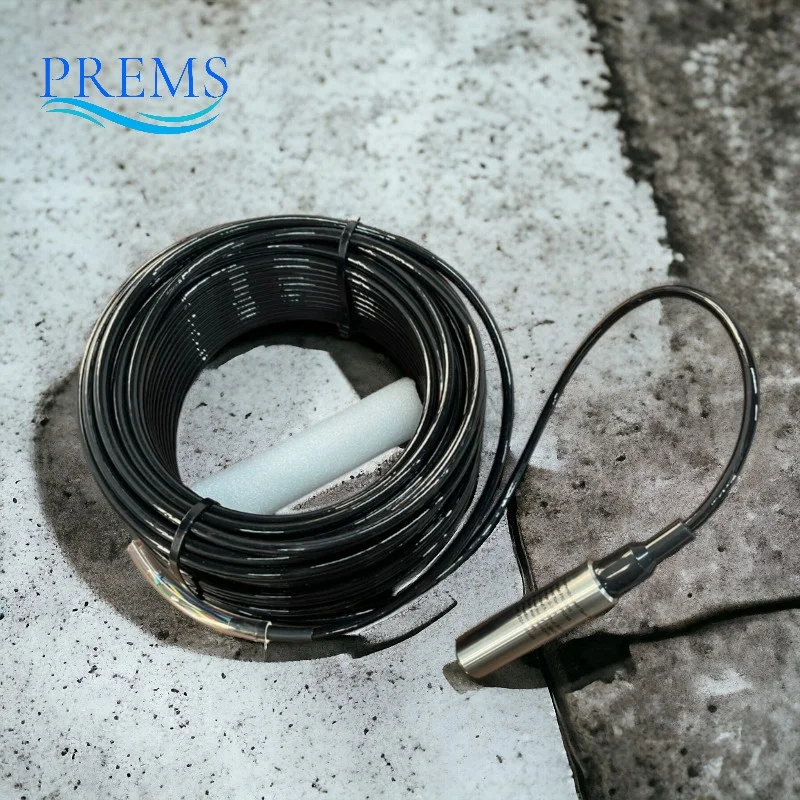

4.1. CẢM BIẾN ĐO MỨC THỦY TĨNH PRE400W
Model: PRE400W
Hãng sản xuất: PREMS
Thông số kĩ thuật:
- Dải đo: 0~0.5m…200m
- Độ sai số: 0.5% (hoặc1%, 0.15%, 0.25% – tùy chọn)
- Bù nhiệt độ: -10 ~ 70 ℃
- Ngõ ra tín hiệu: 4-20mA (hoặc 0-5V / 0-10V/ RS485 – Tùy chọn)
- Nguồn cấp: 12-30VDC
- Chất liệu thân cảm biến: Inox SS316
- Chất liệu cáp: PUR
- Cấp bảo vệ: IP68 – chống xâm nhập
- Bảo vệ chống sét
- Nhiệt độ hoạt động: -30℃~80℃
- Tính ổn định theo thời gian sử dụng: Sai số nhỏ hơn ±0.2% trên toàn
Cảm biến đo mức thủy tĩnh PRE-SLS giúp đo chính xác mức nước trong các giếng ngầm, đảm bảo dữ liệu quan trắc chính xác và kịp thời.
Xem thêm: Cảm biến đo mức thủy tĩnh PRE400W

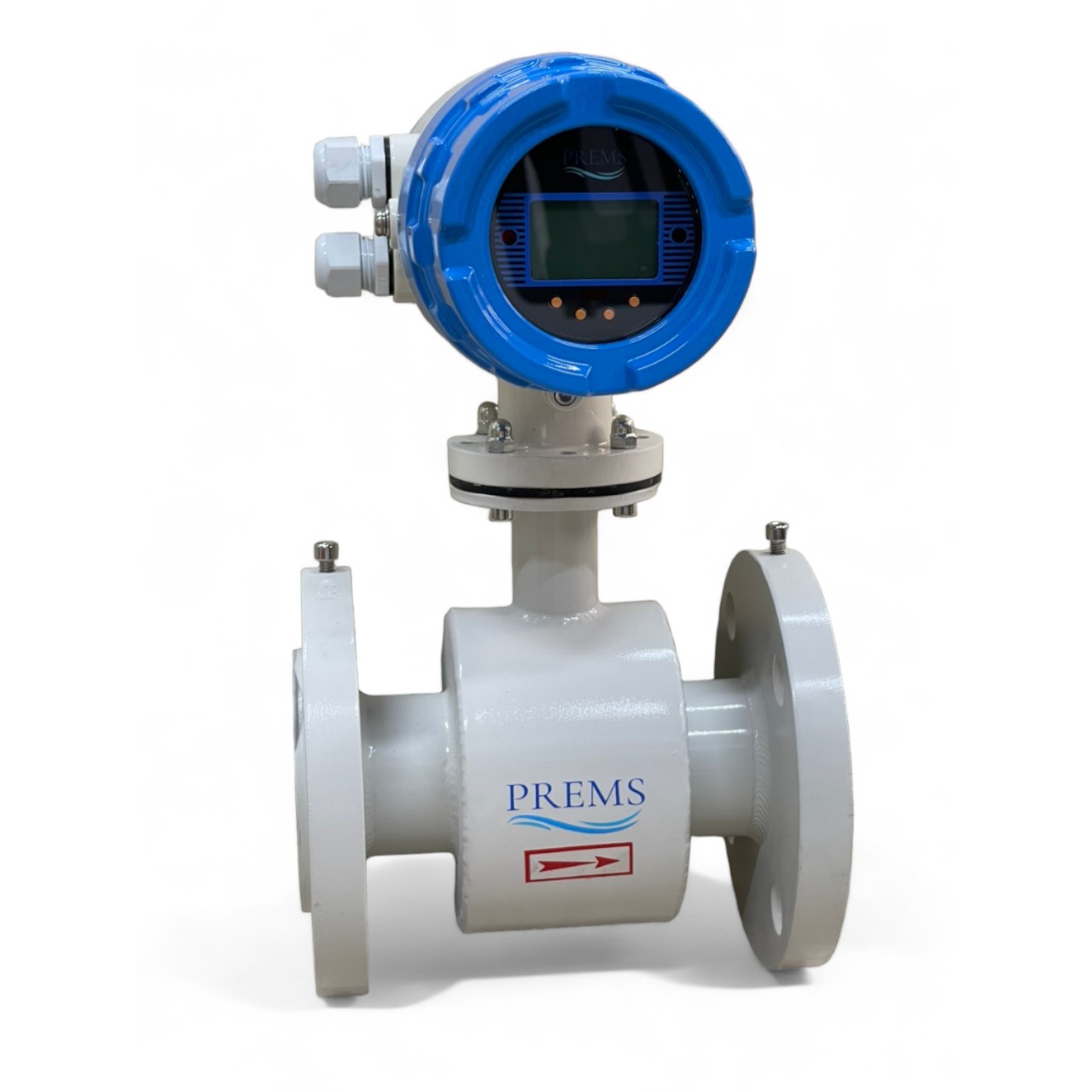

4.2. Thiết bị đo lưu lượng đầu vào, ra
Model: PRE5900 series
Hãng sản xuất: PREMS
Xem thêm: Đồng hồ lượng điện từ PREMS PRE5900 series
Thông số kĩ thuật:
| THUỘC TÍNH | THÔNG SỐ |
| Đường kính | DN 15…1000 |
| Chất liệu | Thép Carbon (phủ sơn tĩnh điện), Inox (tùy chọn) |
| Chất liệu lớp lót | Rubber, PTFE, F46, PFA |
| Vật liệu điện cực | Thép không rỉ 316L, Hastelloy C, Hastelloy B, Ti, Ta, Pt |
| Nhiệt độ hoạt động | -10…+55 oC (Liền thân); -10…+60 oC (Kéo rời) |
| Áp suất hoạt động | 6, 10, 16, 40 bar |
| Cấp bảo vệ | Liền thân: IP65, Kéo rời: IP68 |
| Màn hình hiển thị | Gắn liền thân, hoặc kéo xa |
| Ngõ ra | 4-20mA, Pulse, Frequency, Relay |
| Sai số | ± 0.5% |
| Truyền thông | Modbus RTU, HART (tùy chọn) |
| Nguồn cấp | 100-240VAC hoặc 22VDC-26VDC (50/60Hz) |
| Công suất tiêu thụ | Max 15VA |
| Chuẩn kết nối | Mặt bích, Wafer |

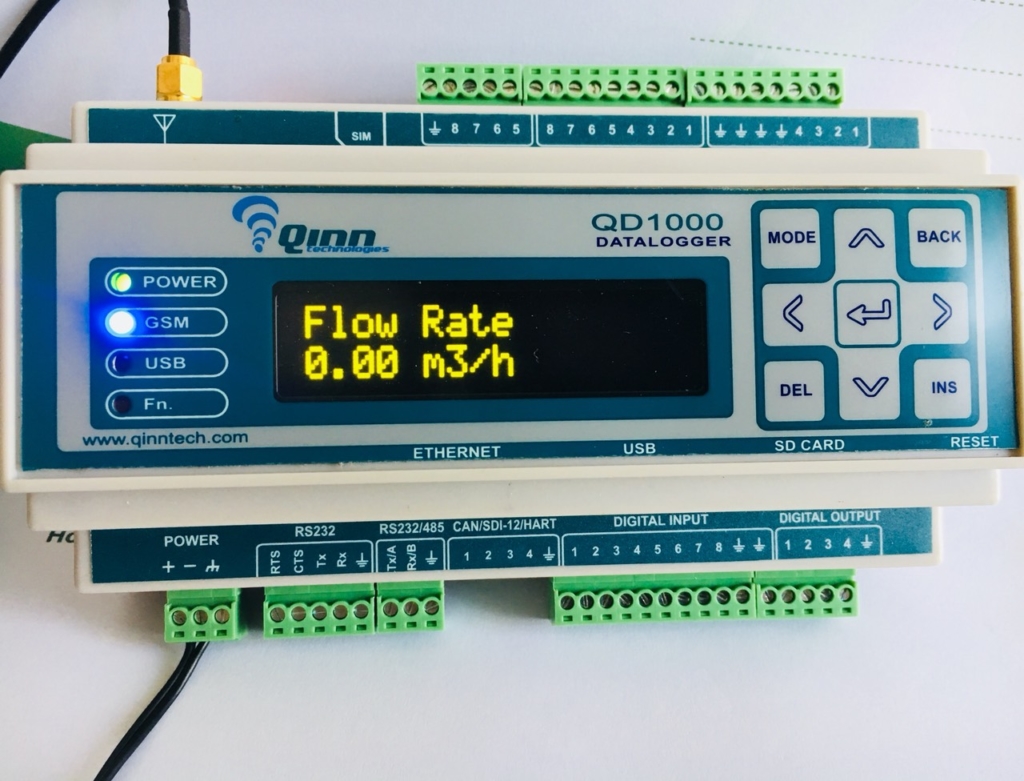

4.3. Thiết bị thu thập, lưu trữ và truyền dữ liệu về Sở TNMT (Datalogger)
Model: Data Logger QD1000
Xem thêm: Thiết bị truyền dữ liệu DATA LOGER QD1000
Thông số kĩ thuật:
| TÍNH NĂNG | CHI TIẾT |
| Lưu trữ dữ liệu | |
| Bộ nhớ trong Serial Flash | 16MB (Có thể mở rộng lên đến 64MB) |
| Thẻ nhớ ngoài SD Card | Lên đến 32GB |
| Cổng Analog | |
| Số lượng cổng Analog Input | 8 |
| Cổng Digital | |
| Số lượng cổng Digital Input | 8 |
| Số lượng cổng Digital Output | 8 |
| Cổng truyền thông | |
| Cổng RS232 | 1 |
| Cổng RS485 | 1 |
| Cổng USB | 1 |
| Cổng Internet (RJ45) | 1 |
| Màn hình hiển thị | OLED 16×2 |
| Bàn phím | 3 x 3 |
| Module GSM/GPRS | |
| Tần số GSM/GPRS | GSM 850/900/1800/1900MHz |
| Lớp GPRS | Class 10 |
| Nhiệt độ hoạt động | -40°C đến +85°C |
| Độ nhạy | -109dBm (850/900MHz); -108dBm (1800/1900MHz) |
| Chế độ Sleep Mode | Tiết kiệm năng lượng |
Với giải pháp toàn diện và hiện đại, hệ thống quan trắc nước ngầm của chúng tôi không chỉ đảm bảo độ chính xác cao mà còn tiết kiệm chi phí vận hành, bảo trì. Chúng tôi cam kết mang đến cho quý khách hàng những sản phẩm và dịch vụ tốt nhất trong lĩnh vực quan trắc nước ngầm.
