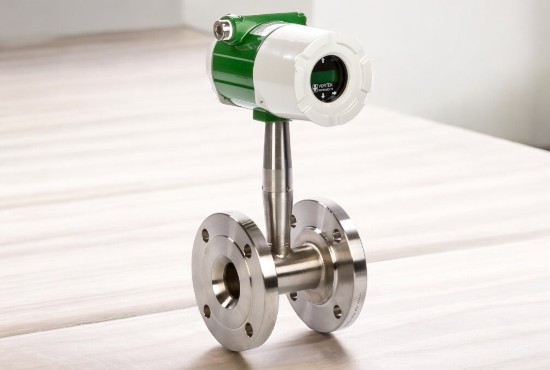

ĐỒNG HỒ ĐO LƯU LƯỢNG HƠI – LƯU LƯỢNG KHÍ
Ứng Dụng
Đồng hồ đo lưu lượng hơi – lưu lượng khí M22 được thiết kế để đo chính xác các thông số như lưu lượng, lưu lượng khối, nhiệt độ, áp suất và tỉ trọng của hơi hoặc khí. Thiết bị có khả năng tính toán và bù trừ sự thay đổi về nhiệt độ và áp suất để đo chính xác thể tích hoặc khối lượng của chất khí, hơi bão hòa hoặc hơi quá nhiệt.

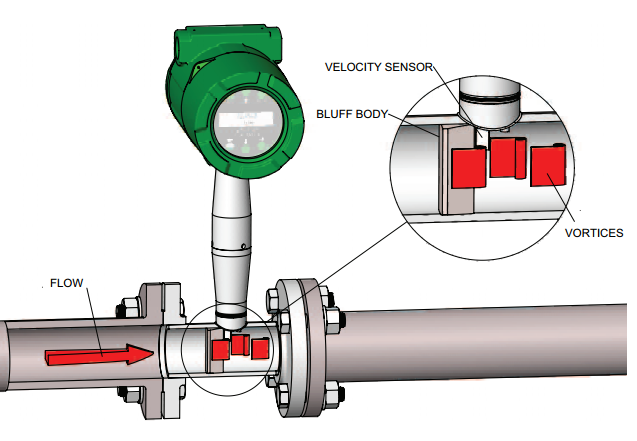

Phương Pháp Đo
Đồng hồ sử dụng nguyên lý đo Vortex, đảm bảo độ chính xác cao và phản hồi nhanh.
Thông Số Kỹ Thuật
| Thông Số Kỹ Thuật | Giá Trị |
|---|---|
| Đường kính ống | DN15 ~ DN300 |
| Chất liệu thân | Thép Carbon A105, Thép không gỉ 316L, Hastelloy C276 |
| Độ chính xác lưu lượng | ± 1% (of Rate) |
| Độ chính xác lưu lượng khối | ± 1.5% (of Rate) |
| Độ chính xác nhiệt độ | ± 1ºC |
| Độ chính xác áp suất | ± 0.3% (of FS) |
| Thời gian phản hồi | 1-100s (có thể điều chỉnh) |
| Nhiệt độ môi chất | -200 to 260°C/ 400°C |
| Áp suất đường ống | 0~100 bar |
| Nguồn cấp | 100-240 VAC, 50/60Hz (hoặc 12-36 VDC) |
| Màn hình hiển thị | LCD (2 lines x 16 characters), NEMA 4X IP66 |
| Ngõ ra | 4-20mA, Relay, Pulse |
| Truyền thông | HART (Modbus, BACnet – Optional) |
Các Ứng Dụng Điển Hình
- Đo lưu lượng hơi bão hòa hoặc hơi quá nhiệt: Đảm bảo độ chính xác và ổn định trong các hệ thống hơi.
- Đo lưu lượng khí khô hoặc khí ướt: Phù hợp với nhiều loại khí khác nhau.
- Giám sát hơi trong lò hơi: Đảm bảo hiệu quả và an toàn trong các hệ thống lò hơi.
- Kiểm soát lưu lượng tổng hoặc tức thời cho hệ thống năng lượng: Quản lý và tối ưu hóa năng lượng hiệu quả.
- Đo lưu lượng khí đầu ra của máy nén khí: Giám sát và kiểm soát khí nén.
- Đo lưu lượng khí thải trong đường ống: Đảm bảo tuân thủ các quy định về khí thải và bảo vệ môi trường.
Kết Luận
Đồng hồ đo lưu lượng hơi – lưu lượng khí M22 của Vortek là một thiết bị đo lường tiên tiến, cung cấp các phép đo chính xác và đáng tin cậy trong nhiều ứng dụng công nghiệp. Với thiết kế bền bỉ và tính năng đa dạng, M22 đáp ứng tốt các yêu cầu đo lường khắt khe, đảm bảo hiệu suất và độ chính xác cao.
