Ứng Dụng và Thông Số Kỹ Thuật của Vortex Flowmeter PRE7200 Series
Mô tả sản phẩm

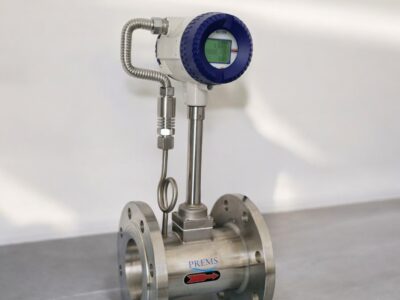

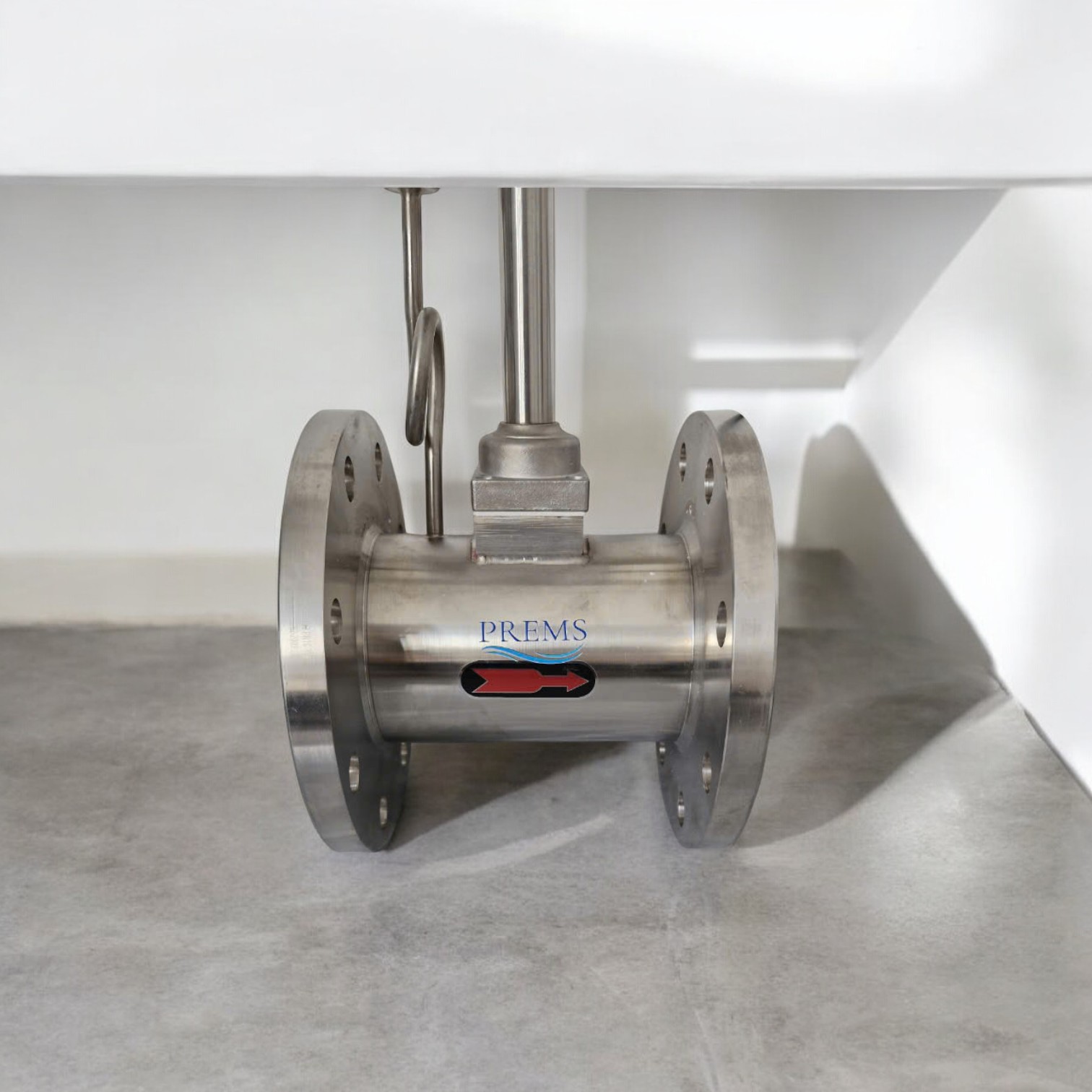

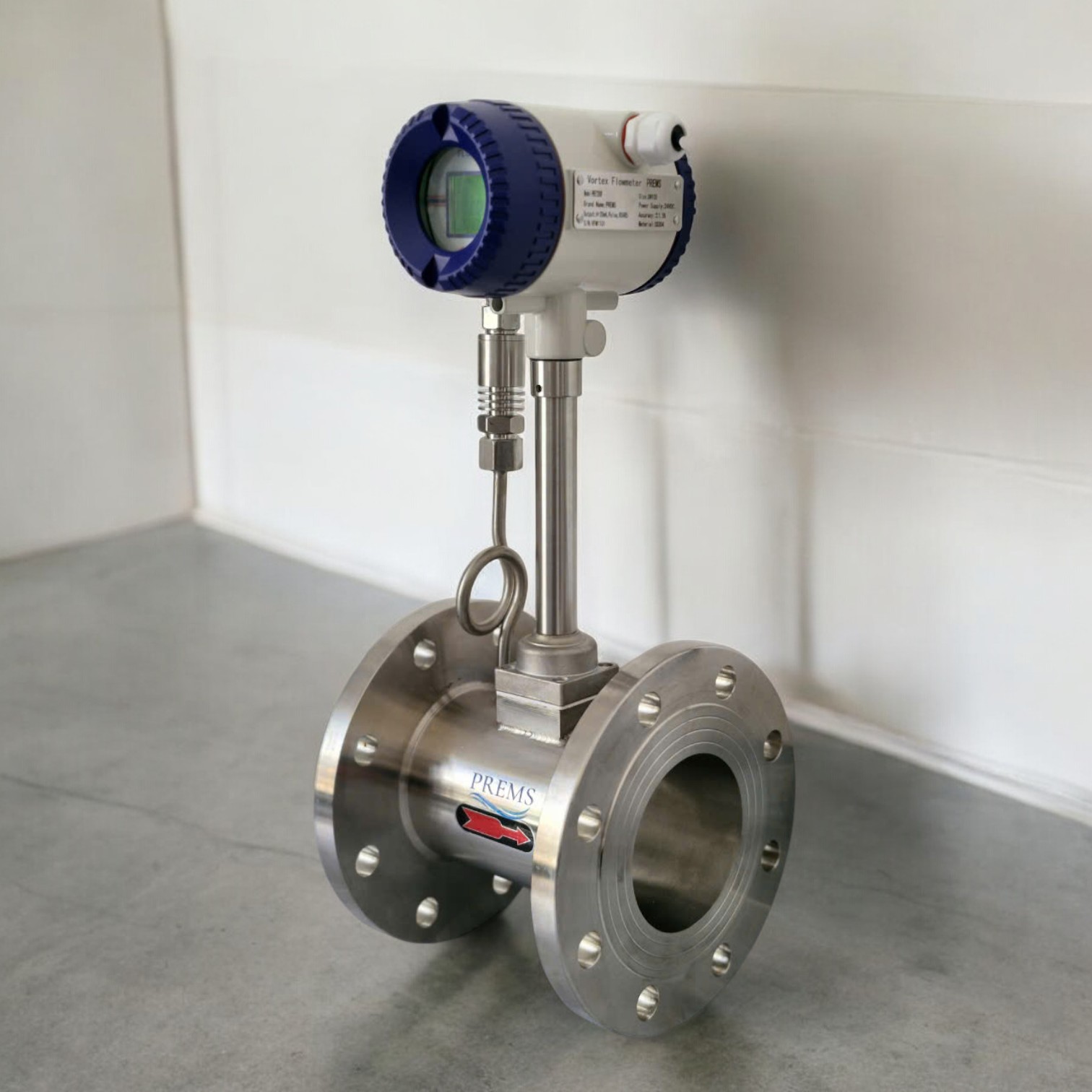

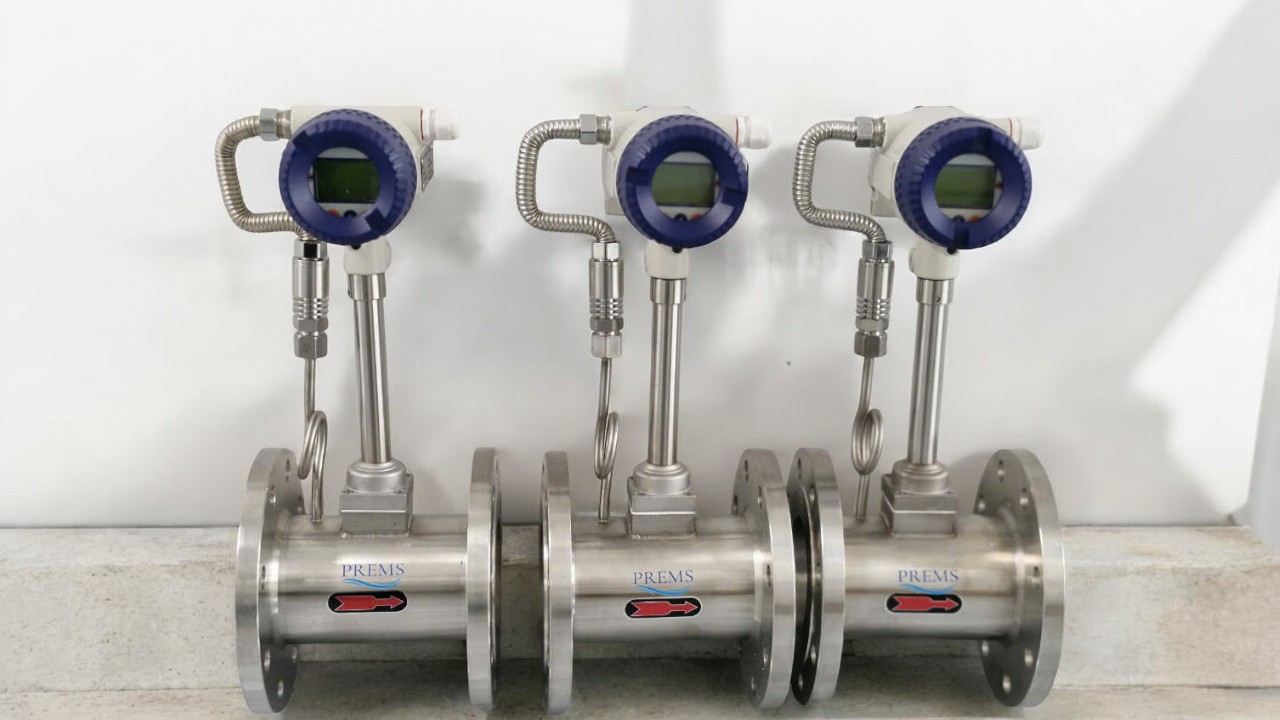

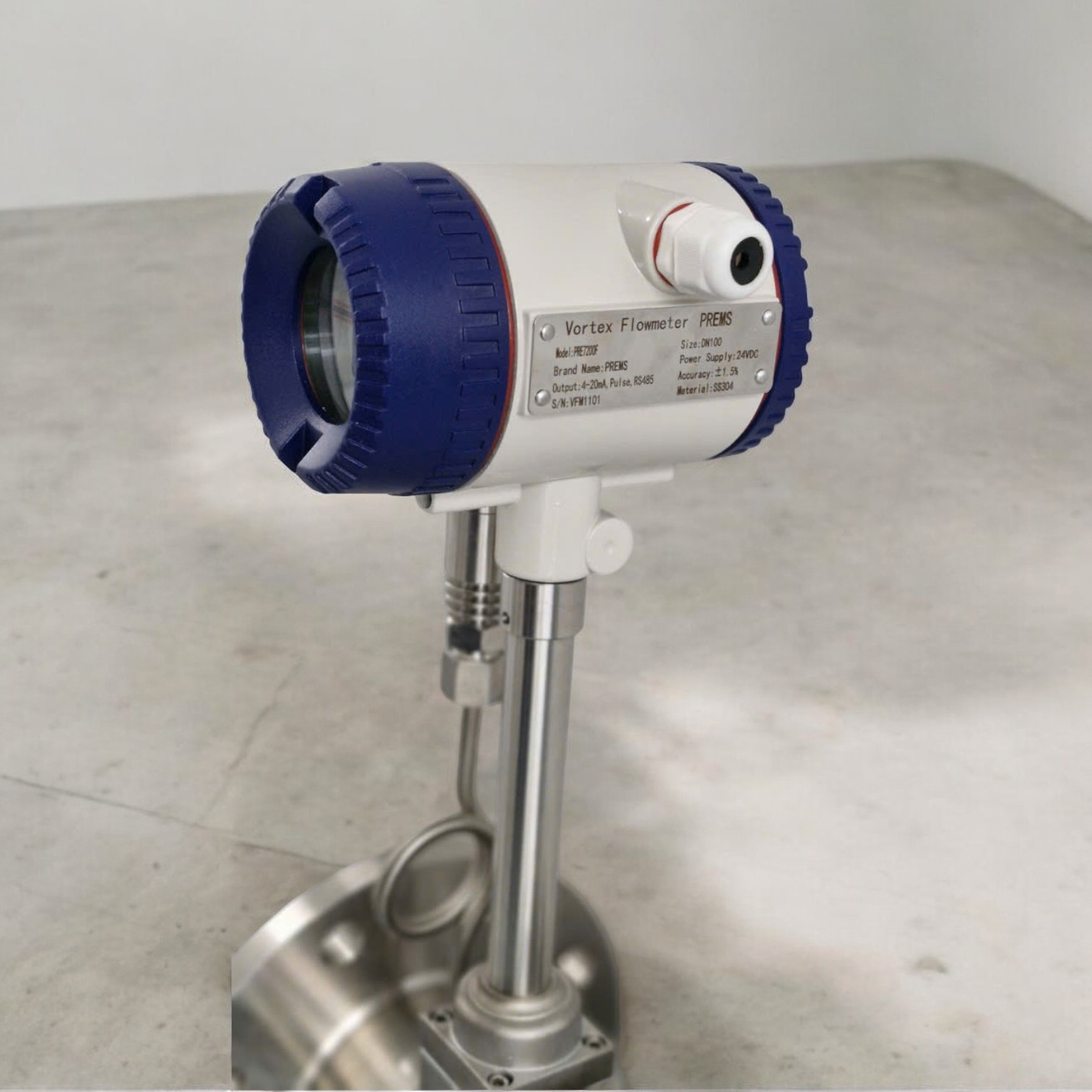

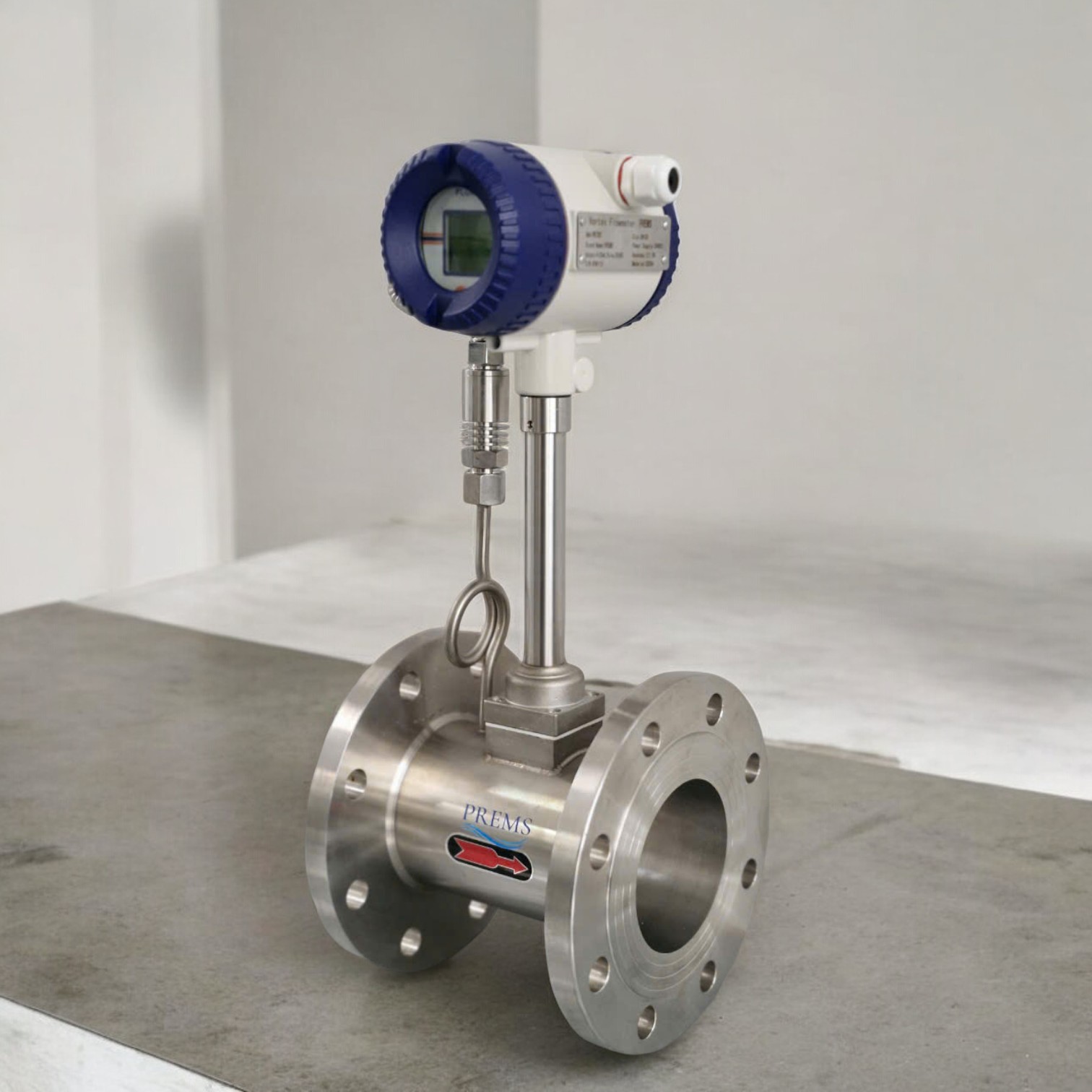

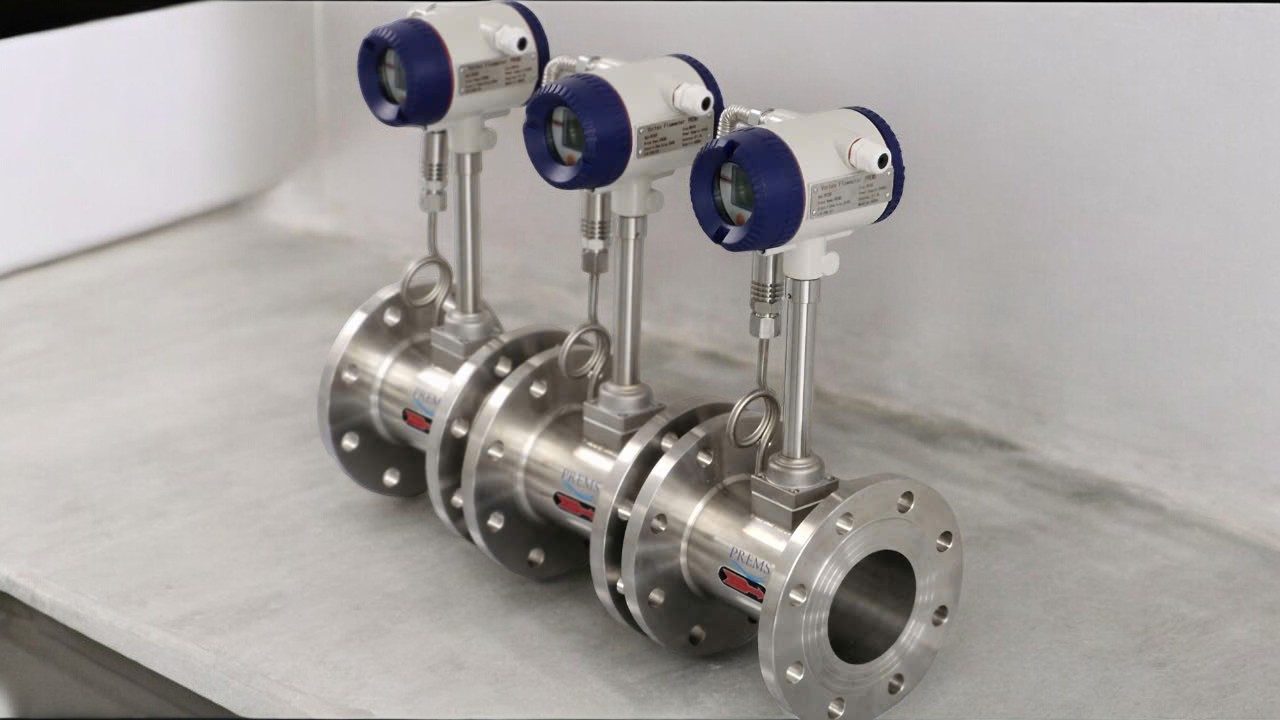

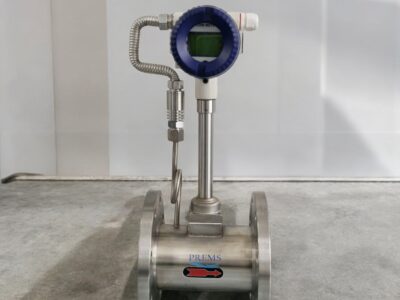

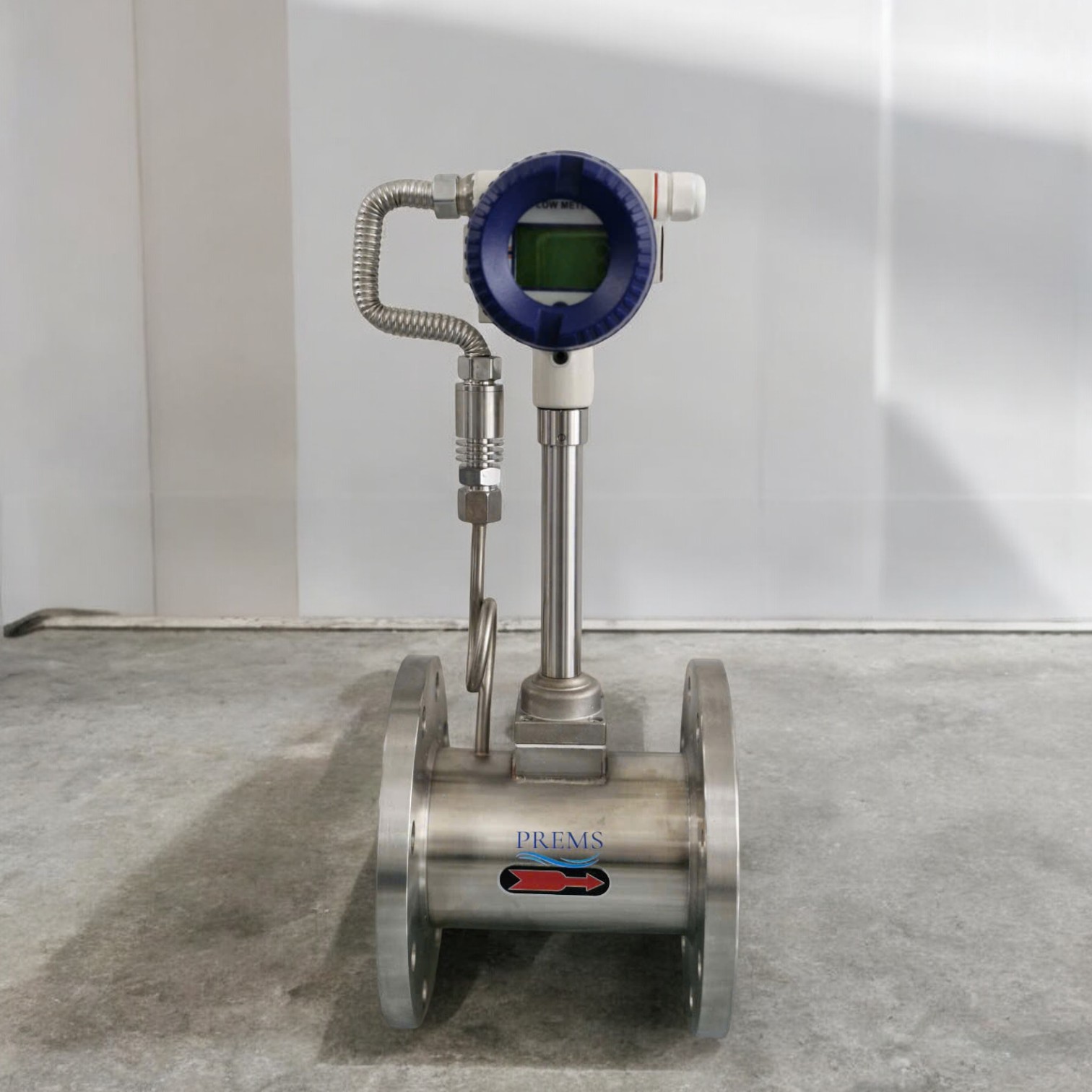

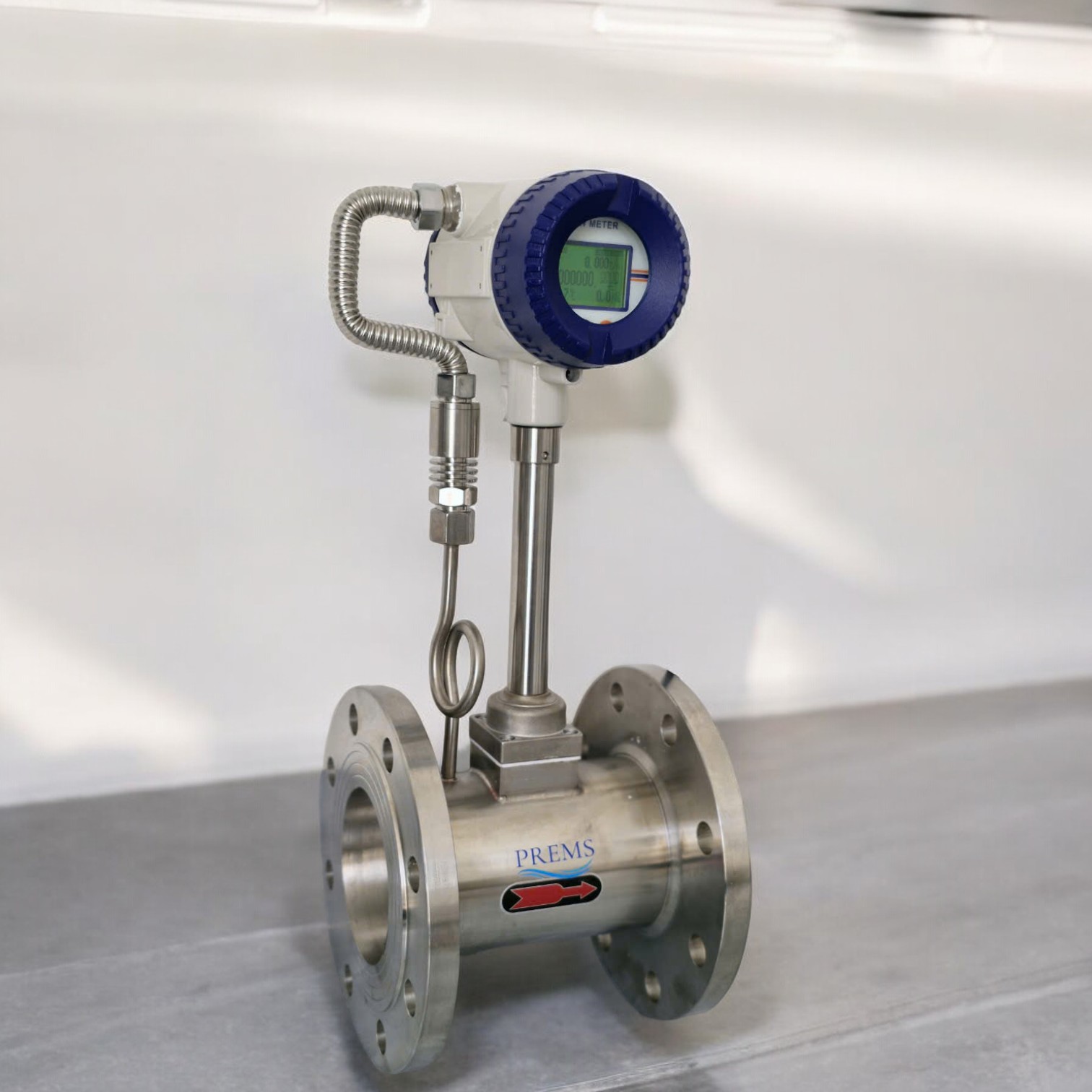

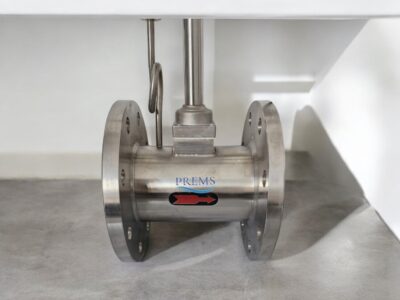

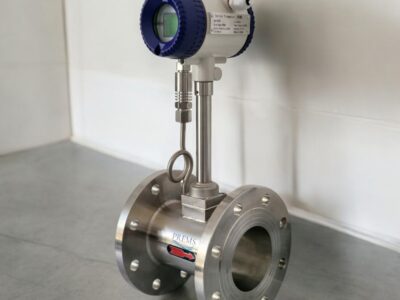

Đồng hồ lưu lượng hơi PRE7200 Series là thiết bị đo lưu lượng dựa trên nguyên lý Karman vortex, thích hợp cho các ứng dụng công nghiệp để đo lưu lượng khí, hơi và chất lỏng. Thiết bị cung cấp khả năng đo nhiệt độ, áp suất, lưu lượng tức thời và lưu lượng tích lũy, đồng thời hỗ trợ các giao thức truyền thông như xung, analog 4-20 mA, RS485 (Modbus RTU) và GPRS.
Ứng dụng
Đồng hồ lưu lượng hơi PRE7200 Series được ứng dụng rộng rãi trong các lĩnh vực sau:
- Cung cấp nhiệt và khí
- Công nghiệp hóa chất
- Bảo vệ môi trường
- Luyện kim
- Dệt may
- Thép
- Dược phẩm
- Sản xuất giấy
- Thoát nước
Thiết bị này đặc biệt hữu ích trong việc đo và kiểm soát hơi quá nhiệt, hơi bão hòa, khí nén, và các loại khí như oxy, nitơ, hydro, khí tự nhiên, khí than, nước và các chất lỏng như xăng và cồn.
Tính năng
- Thiết kế chắc chắn: Không có bộ phận chuyển động, đảm bảo độ tin cậy cao và dễ bảo trì.
- Độ chính xác cao: Độ chính xác đo lường chất lỏng ±1.0% và khí ±1.5%.
- Tổn thất áp suất thấp: Khoảng 1/4 đến 1/2 so với lưu lượng kế lỗ, tiết kiệm năng lượng.
- Lắp đặt linh hoạt: Có thể lắp ngang, dọc hoặc nghiêng theo các góc khác nhau.
- Khả năng chống ăn mòn: Vỏ cảm biến bằng thép không gỉ 316L chịu được môi trường khắc nghiệt.
- Pin lithium tuổi thọ cao: Được trang bị pin lithium 3.6V, tuổi thọ sử dụng hơn 1 năm.
Thông số kỹ thuật
| Thông số | Giá trị |
|---|---|
| Đường kính danh nghĩa | 15-300mm (loại cắm: 300-1000mm) |
| Áp suất danh nghĩa | DN15-DN200: 4.0MPa, DN250-DN300: 1.6MPa |
| Nhiệt độ hoạt động | -40 đến 400°C tùy loại |
| Nhiệt độ môi trường | -20 đến 55°C |
| Độ ẩm tương đối | 5% đến 90% |
| Vật liệu | Vỏ 304; vỏ bộ tích hợp: nhôm đúc |
| Độ chính xác | ±1.0% đối với chất lỏng, ±1.5% đối với khí |
| Tỷ lệ phạm vi đo lường | 1:10 đến 1:25 |
| Phạm vi đo lường | Tùy thuộc vào đường kính dụng cụ |
Cấu trúc và nguyên lý hoạt động
Đồng hồ lưu lượng hơi PRE7200 Series bao gồm các bộ phận chính như vỏ, bộ tạo xoáy, cảm biến lưu lượng, cảm biến nhiệt độ, cảm biến áp suất, thanh chắn và bộ tích hợp. Nguyên lý hoạt động dựa trên việc tạo ra các xoáy Karman khi một cột tam giác được đặt trong dòng chất lỏng. Số lượng xoáy này tỷ lệ với lưu lượng của chất lỏng.
Với các đặc điểm và thông số kỹ thuật trên, đồng hồ lưu lượng hơi PRE7200 Series là giải pháp lý tưởng cho nhiều ứng dụng đo lường lưu lượng trong các ngành công nghiệp khác nhau.
